BALUN 1:1 CON CABLE COAXIAL

Si hay un balun que sea eficaz y no dé problemas de avería, sin duda es el que presento aquí.

Balun con relación 1:1 con un rango de aplicación de 1,8 a 30 Mhz con cable coaxial RG-58 C/U y como núcleo, un tubo de PVC de 110 mm de diámetro, con total de 11 vueltas y 1/4, y una lungitud total de coaxial de 4.064 mm.

Se le practican al tubo dos taladros del mismo diámetro que el cable coaxial, al pricipio y al final de las vueltas para introducir los extremos por ellos, de esta manera no es necesario embridar por el exterior.

IMPORTANTE.- El diámetro del tubo no es crítico, si es importante la longitud del cable.

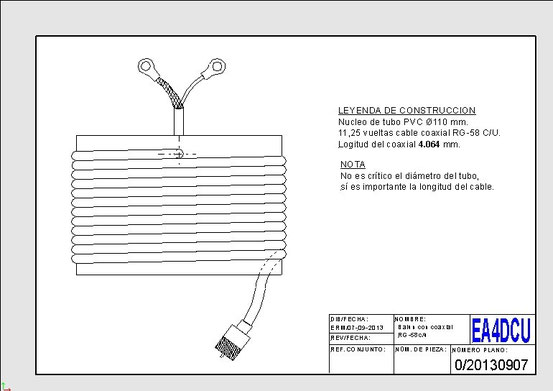

El plano y las fotos lo dicen todo.

Adaptamos el balun a nuestra necesidad, y si cabe, lo mejoramos para darle una mejor utilidad y adaptación a la antena a la que pretendemos montarlo. En realidad, el balun como tal, se mantiene con sus mismas características tal y como está explicado al principio, solamente le hemos añadido una ménsula para colgarlo y a la vez conectar los cables de antena o dipolo, y hemos sustituido el PL macho por un PL hembra a chasis.

Breve descripción.

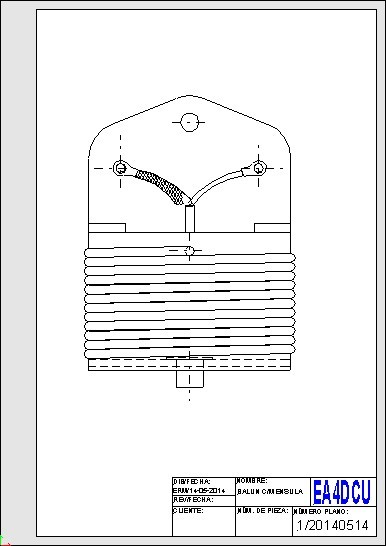

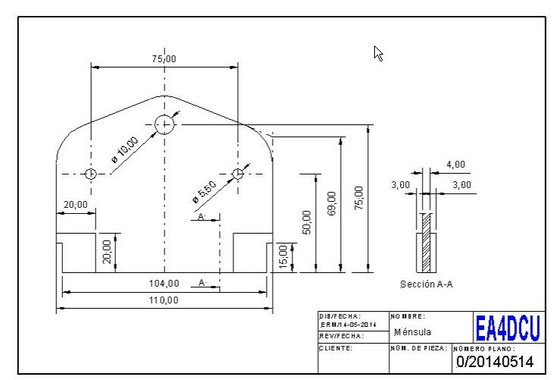

Para hacer la ménsula he tomado una placa de PVC de 4 mm de espesor. Las dimensiones se pueden ver en el plano 1/20140514. En la Sección A-A vemos los refuerzos de 3 mm de espesor que servirán de unión al tubo de 110 mm y que será fijado por medio de pegamento para materiales de PVC, por donde después será atornillada la ménsula al tubo.

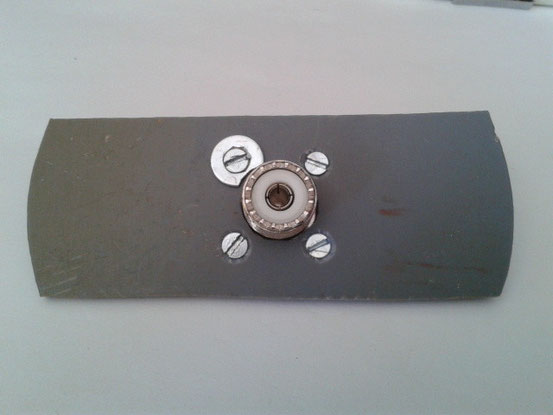

En la foto 1 se puede ver el soporte (placa de 4 mm de PVC) que he hecho para fijar el PL hembra a chasis, que una vez fijado al tubo por medio de pegamento específico para PVC, quedará centrado al eje imaginario del tubo de 110 mm.

PLANO DEL CONJUNTO. BALUN TERMINADO

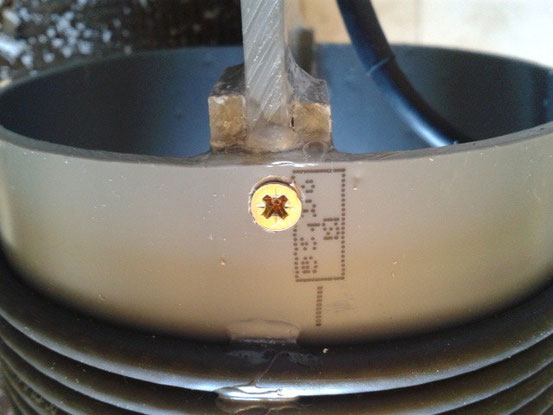

En la foto 2 vemos el detalle de la fijación de la ménsula al tubo que después de pegado y secado se ha fijado con un tornillo a ambos lados de la ménsula.

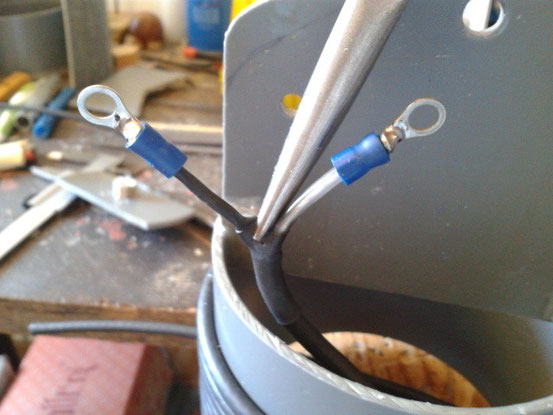

En la foto 3 se observa el detalle del macarrón termo-retractil para evitar que entre el agua por la junta entre los dos hilos del coaxial (malla, enfundado con termo-retractil y vivo). Aplicamos calor mientras se presiona el termo-retractil con el alicate de punta.

El resultado se ve en la foto 4.

En la foto 5 y 6 se puede ver que hemos aplicado pegamento entre cada junta del cable coaxial para evitar que, por cambios de temperatura, se pueda mover, y esto se ha hecho en 4 partes, cada 90º.

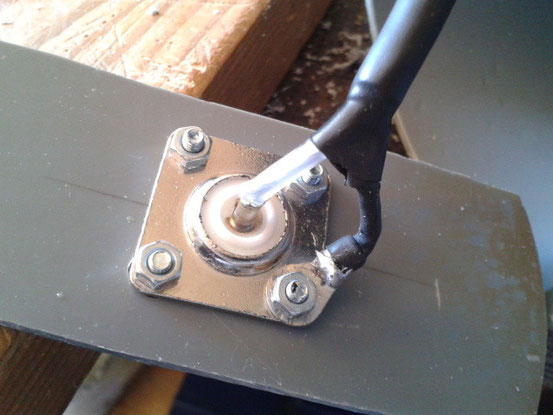

En la foto 7 se aprecia la unión del cable coaxial, vivo y malla, al PL hembra.

En la foto 8 vemos la placa de soporte del PL hembra unida al tubo de 110 mm por medio del pegamento.

Agrego algunas fotos más para mayor información del que a bien se avenga a su utilización y provecho en beneficio de la Radioafición.
