Mi Pequeño Museo

En este apartado se muestran los diferentes accesorios que fueron construidos entre los años 1986 y 1996 y que actualmente están en Mi Pequeño Museo. Otros muchos accesorios, también auto construidos, fueron desapareciendo poco a poco al aprovechar parte de sus componentes en la construcción de otros nuevos.



He tratado de buscar los esquemas o dibujos de los diferentes aparatos auto construidos que aquí se muestran, pero después de tanto tiempo y varias mudanzas, no se donde pueden estar, si alguna vez los encuentro los agregaré a esta página.

ACOPLADOS DE ANTENA C.B. 27

Este Acoplador de Antena fue hecho para la Banda Ciudadana la caja es chapa de acero de 8 décimas, la tapa sirve de base, pintura exterior e interior al horno.

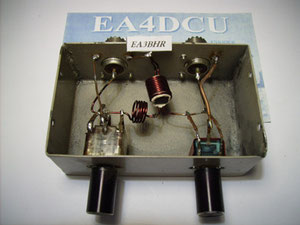

Construido en el año 1986 con materiales de desecho, dos condensadores variables de doble cuerpo, una bobina sobre núcleo de ferrita y otra al aire. Una maravilla de acoplador, no por cómo está hecho sino por lo bien que funcionó, supongo que todavía funciona.

FILTRO PASA BAJOS C.B. 27

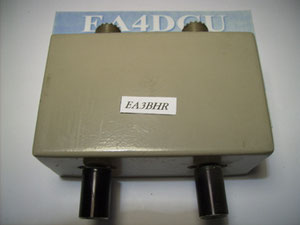

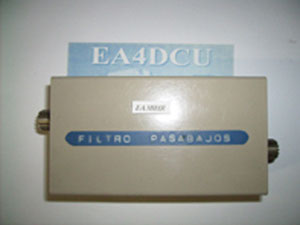

Aspecto exterior del filtro pasabajos, construido para la Banda Ciudadana dentro de los 27 Mhz, la caja es de acero en 8 décimas de espesor y pintado al horno.

Hecho en 1986 muy popular y por otra parte muy necesario en aquellos años en que todo eran interferencias con equipos domésticos y en especial la TV.

WALKIE C.B. 27

Walkie de la marca PolMar a cristales de tres canales con una potencia máx. de 5 vatios y mín. de 2 vatios. Trabajaba con 8 pilas de 1,5 V o alimentado con fuente a 12 VCC. En la parte superior se aprecia un jack de audio, esta fue una modificación para acoplar auriculares.

WALKIE C.B. 27

Walkie de la marca Great, otro clásico de los 80 a cristales de tres canales con una potencia máx. de 4,5 vatios y mín. de 3 vatios. Trabajaba con 8 pilas de 1,5 V o alimentado con fuente a 12 VCC. Dispone de conector para antena externa y jack para auriculares.

EMISORA C.B. 27

Equipo móvil de Banda Ciudadana de la marca Midland modelo Alan 48 que igual servía como equipo de base, duro donde los haya, 4 vatios, 40 canales en AM y FM. Para que no pierda sus características, de vez en cuando todavía lo enchufo.

EMISORA C.B. 27

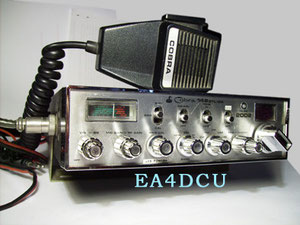

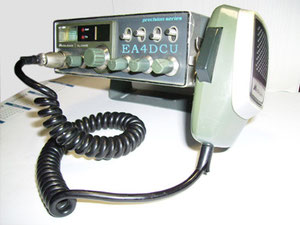

Es, sin dudas, la mejor emisora de Banda Ciudadana que yo he tenido la Cobra 148GTL-DX, siempre la tuve en base acoplada a una antena vertical de la marca Sirio hasta el año 1991 cuando la cambié por otra vertical para la banda de HF después de obtener la licencia EC.

MICROFONO MANOS LIBRES C.B. 27

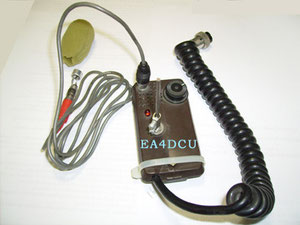

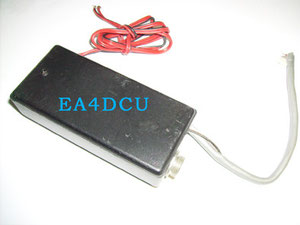

Después de muchos modelos construidos y probados, este fue el único que llego a funcionar mejor, sin acoples y sin riudos. Provisto de potenciómetro de ganancia de micro, Led de indicación de micro abierto y cápsula Electret.

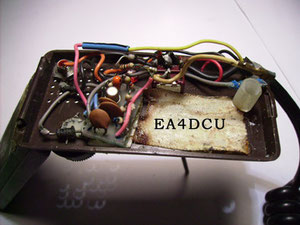

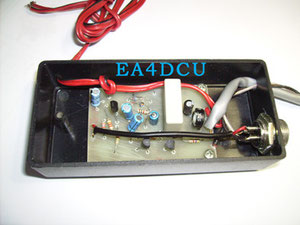

Aspecto del circuito, viejito y deteriorado por el descuido y el paso del tiempo. Funcionaba con una bataría del tipo AAA. Ya sólo sirve para el recuerdo en este pequeño museo.

PREAMPLIFICADOR

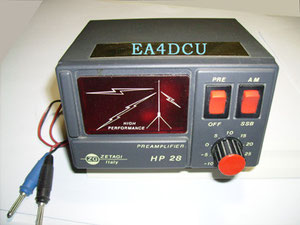

Preamplificador de recepción de la casa Zatagi para 10 y 11 metros con una potencia máxima de 50 vatios y 25 dB de ganancia.

MEDIDOR DE ROE

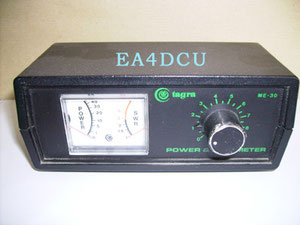

Medidor de estacionarias de Tagra para pequeñas potencias. Yo lo utilicé para 27 Mhz y 2 metros.

COMPRESOR

Compresor de micrófono construido en el año 1987, seguramente sacado de alguna de las revistas de aquellos años, no puedo precisar más ni he podido encontrar los esquemas de montaje. En la foto falta el conector de micro y las bananas de alimentación que era a 12 voltios.

No puedo dar caraterísticas técnicas de este compresor, después de más de 21 años sólo recuerdo que lo utilicé en C.B. con el micro dinámico original del equipo. La placa del circuito fue dibujada a mano y sumergida al ácido hasta su total definición.

CARGA FICTICIA

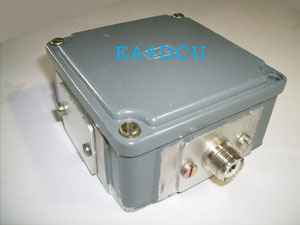

Carga ficticia de antena en caja comercial de aluminio para la banda C.B. 27

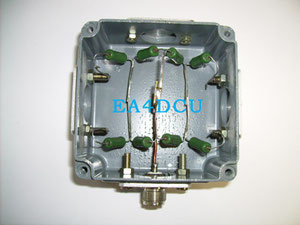

Montaje de las resistencia.

FUENTE DE ALIMENTACION

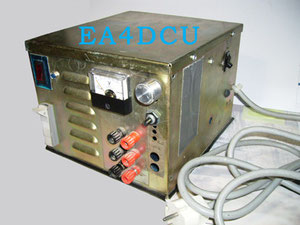

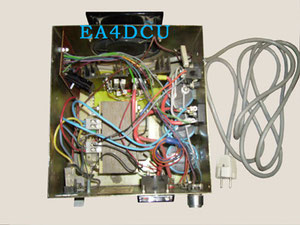

Fuente de alimentación, contruida en el año 1992. Entrada 220 VCA, salida regulable de 0 a 13,8 VCC potencia máxima 20 Amperios, cortocircuitable y ventilada por un extrator en la parte trasera.

Hace años que no está utilizable debería ser reparado el circuto impreso que es corazón de la fuente, pero hasta momento así se quedó.

MANIPUILADOR DE MORSE

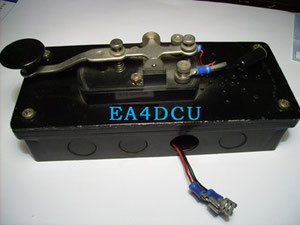

Manipulador de morse para el entrenamiento, construido en el año 1988 durante los cursos organizados en la Asociación Radio Club Alcarreño. Sirvió a varios aspirantes a las licencias oficiales de radioaficionado.

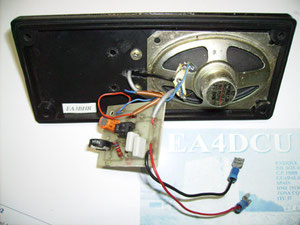

Vista del circuito interno regulable en intensidad de pitido, altavoz recuperado de una radio vieja, caja de plástico y tapa de chapa de acero, Se podía alimentar con pila de petaca o con fuente de alimentación a 12 v.

KENWOOD HT-21E

Portatil de baja potencia está en perfectas condiciones de uso y lo tengo en licencia.

YAESU FT-23 R

El popular FT 23R lo tengo en licencia y sigue funcionando perfectamente.

ACOPLADOR DE ANTENA PARA HF

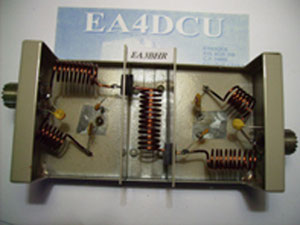

Acoplador de antena manual para la banda de HF, fue construido en el año 1993 con muy buenos resultados pero muy crítico de ajustar.

Construcción del interior donde se ven las bobinas de carga para diferentes bandas y los condensadores variables de láminas al aire para el acoplamiento.
